Ett RFID-projekt börjar vanligtvis med läsaren. Det borde börja med taggen. Det är den komponent ni köper om och om igen, den sitter på varje produkt och den avgör om läsaren över huvud taget ser något. En tagg som läses på 20 m från en kartong kan bli nästan helt tyst på ett stålställ eller en vattenflaska.
Den här guiden går igenom de viktigaste taggtyperna, vad du ska kontrollera i ett specifikationsblad och hur du testar innan du beställer tusentals. Alla taggar som nämns är passiva UHF-taggar (RAIN RFID) från Zebras katalog över RFID-etiketter och taggar. Där ingår Zebras egna inlay samt taggar från Avery Dennison, Confidex, Tageos, BoingTech, Smartrac och Stora Enso. Du kan jämföra dem i Raptools hårdvarukatalog.
Börja med underlaget
RFID-taggar är anpassade till ytan de sitter på. Metall reflekterar radiosignalen och vätskor absorberar den, så en vanlig inlay-etikett direkt på metall eller en fylld flaska kan förlora nästan hela sitt läsavstånd. Därför säljer tillverkare olika taggkonstruktioner:
- Inlay och etiketter för kartonger, kollin, pallar och artiklar. Ett inlay är antennen och chippet på en tunn film; det byggs in i en utskrivbar etikett.
- RFID-etiketter för metall för ställage, verktyg, IT-utrustning och metallbehållare. De går fortfarande att skriva ut på, men har en distansdel som gör att de kan läsas på metall.
- Kapslade RFID-taggar för tillgångar som står utomhus, tvättas eller utsätts för stötar. De fästs med lim, skruvar, nitar eller ett svetsfäste.
- Specialtaggar till exempel tvättbara tvättaggar, däcketiketter och miljövänliga pappersinlay.
Inlay och etiketter: kartonger, kollin och artiklar
Största delen av RFID-volymen består av pappers- eller filmetiketter med ett inlay inuti. De skrivs ut och kodas i en RFID-etikettskrivare. Inlay skiljer sig åt vad gäller chip, antennform och hur väl de fungerar med materialet bakom.

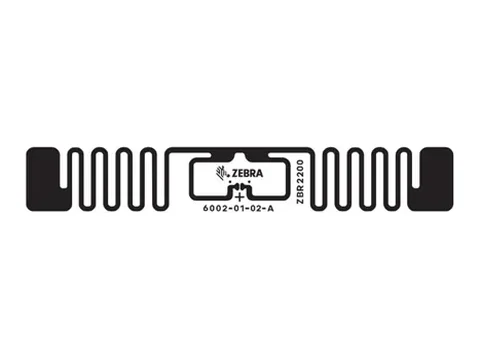

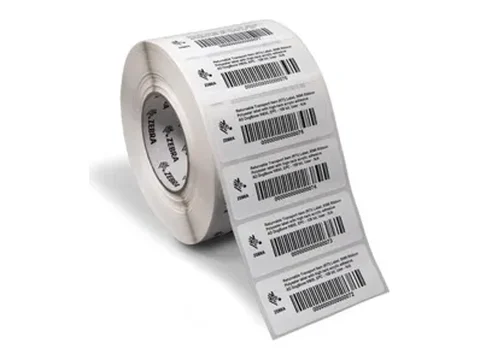

Två exempel från specifikationsbladen: Zebra ZBR2200 använder ett Impinj M830-chip och anges ha läsavstånd upp till 19 m, beroende på frekvens och underlag. RTI-etiketten med Avery Dennison AD Dogbone M830-inlay är avsedd för plastbehållare för återanvändning och anges ha upp till 22 m läsavstånd. Små inlay som Tageos EOS-200 byter räckvidd mot storlek: tabellen anger som mest 3,6 m.
Titta på tabellen för läsavstånd, inte bara den stora rubriksiffran. De flesta datablad anger läsavstånd per material (kartong, glas, plast, gummi) för både de europeiska (ETSI, 865–868 MHz) och amerikanska (FCC, 902–928 MHz) frekvensbanden, och värdena skiljer sig ofta åt.
RFID-etiketter för metall: utskrivbara men gjorda för stål

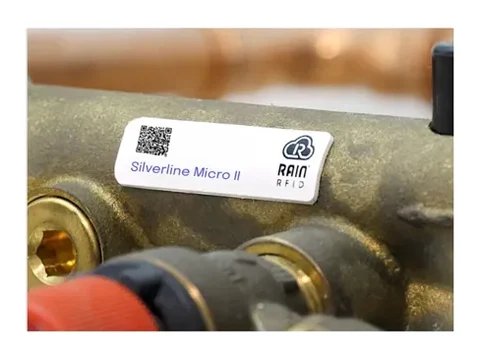

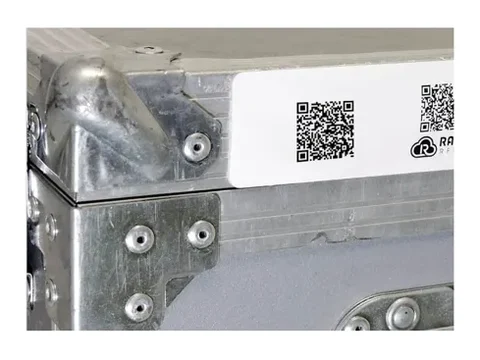

RFID-etiketter för metall gör att du kan fortsätta skriva ut och koda på etikettskrivare, även för tillgångar av metall. Confidex Silverline Classic II är en etikett på 100 x 40 mm med Impinj M730-chip. Databladet anger upp till 15 m på metall, 9 m på plast och 10 m på vätska, IP68-klassning och ett driftintervall på -35°C till +85°C. Den mindre Silverline Micro II är 45 x 13 mm och har upp till 3,5 m läsavstånd på metall, vilket passar bättre för verktyg och smådelar.
Avvägningen är tydlig: mindre taggar passar på fler ställen men har kortare läsavstånd. Välj den största tagg som fysiskt ryms på produkten.
Kapslade RFID-taggar: när en etikett inte håller

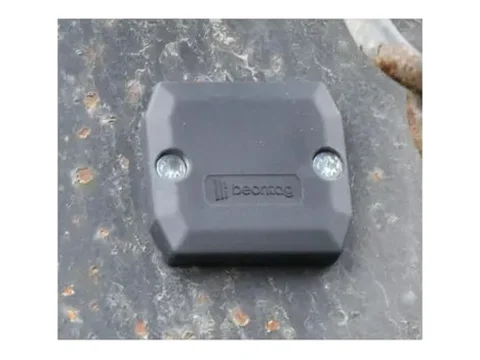

En kapslad RFID-tagg har ett förseglat plasthölje runt antennen. Confidex Ironside Classic mäter 51,5 x 47,5 x 10 mm, anges ha upp till 20 m på metall och 8 m på plast, är IP68-klassad och kan fästas med lim, M4-skruvar, 4 mm blindnitar eller svetsfäste. Databladet anger också tålighet mot motorolja, saltvatten och flera syror och baser.

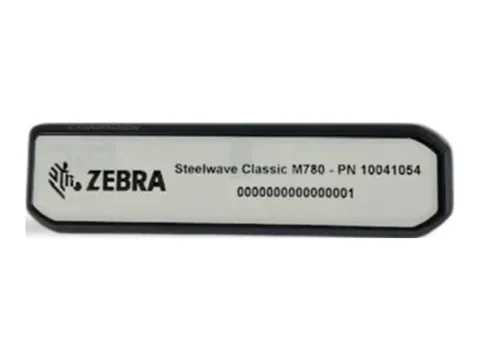

Kapslade RFID-taggar kostar mer per styck och passar därför tillgångar som ska användas i flera år: behållare, burar, maskiner, verktyg och emballage som går att återanvända. Steelwave Classic personaliseringskit är en mellanlösning: du skriver ut och kodar en etikett i en Zebra RFID-skrivare och fäster den på en monteringsplatta av plast.
Specialtaggar: tvätt, däck och papper

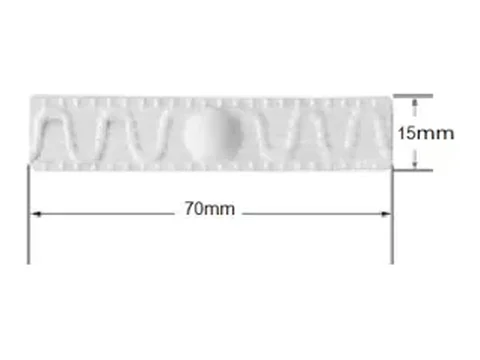

Tvätt. Den tvättbara RFID-tvättaggen från Zebra anges klara vattentvätt vid 100°C i 200 minuter, torkning vid 180°C och strykning vid 210°C. Den kan strykas fast, sys in eller kapslas in i en söm och har över 6 m läsavstånd med fast läsare och över 2 m med handhållen läsare.

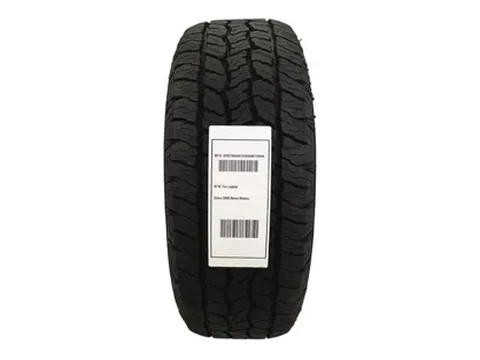

Däck. Däckmönster är en strukturerad gummiyta med oljor som de flesta lim inte fäster bra på. Zebras RFID-etikett för däckmönster använder ett gummilim med hög vidhäftning och ett ZBR8000- eller Avery Dennison AD-600-inlay, med läsprestanda upp till 20 m validerad på flera däckmodeller.

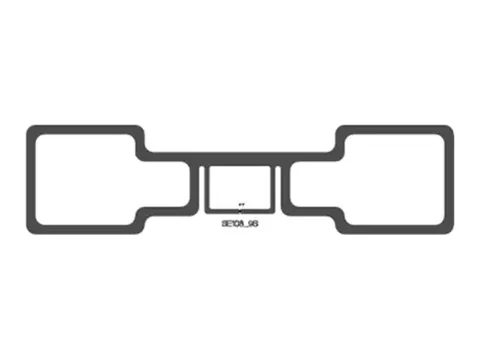

Papper. Den Stora Enso ECO Bumper använder papper i stället för PET-film och kan därför återvinnas tillsammans med andra fiberbaserade material. Databladet anger upp till 17 m i fritt utrymme.
Jämför taggtyperna i korthet
| Taggtyp | Typisk användning | Exempel ur katalogen | Angivet läsavstånd |
|---|---|---|---|
| Inlay / etikett | Kartonger, kollin, pallar och artiklar | Zebra ZBR2200 | Upp till 19 m |
| RFID-etikett för metall | Ställage, verktyg, IT-tillgångar | Confidex Silverline Classic II | Upp till 15 m på metall |
| Kapslad RFID-tagg | Behållare, maskiner och tillgångar utomhus | Confidex Ironside Classic | Upp till 20 m på metall |
| Tvättagg | Arbetskläder, linne och textilier | Zebras tvättbara tvättagg | Över 6 m (fast läsare) |
| Däcketikett | Däckproduktion och lager | Zebras RFID-etikett för däckmönster | Upp till 20 m |
| Pappersinlay | Miljövänligare etiketter för kollin och artiklar | Stora Enso ECO Bumper | Upp till 17 m |
Läsavstånden är tillverkarnas teoretiska värden. Verkligt läsavstånd beror på läsaren, antennen, produkten och omgivningen.
Det här ska du kontrollera i ett specifikationsblad för taggar
- Chip och minne. Till exempel Impinj M830 eller NXP UCODE 9, med storlek på EPC- och användarminnet. Mer användarminne spelar bara roll om du lagrar data på taggen.
- Frekvensband. Kontrollera att taggen fungerar i din region: ETSI i Europa, FCC i Nordamerika.
- Läsavstånd per material. Använd raden som motsvarar din produkt.
- Storlek och fäste. Får den plats på produkten och sitter den kvar?
- Temperatur, vatten och kemikalier. Kontrollera drift- och topptemperaturer samt eventuella tvätt- och kemikalietester.
- Skrivare och kodning. För etiketter ska du bekräfta att etikettkonstruktionen fungerar i din RFID-skrivare.
Testa innan du beställer
Välj två eller tre kandidattaggar och fäst dem på era faktiska produkter, i era faktiska hyllor, med den läsare ni tänker använda. Läs av dem från de avstånd personalen faktiskt kommer att använda och kontrollera dem igen efter en veckas normal hantering. Taggtillverkare och hårdvarupartner kan vanligtvis ordna prover.
Läs dem med rätt läsare
Taggen är halva systemet. Handhållna läsare och RFID-handdatorer passar för inventering och sökning; fasta läsare och antenner passar för dörrar, lastkajer och transportband; portaler och läsburar kan läsa av en hel pall, vagn eller kartong på en gång. Se mobila RFID-enheter, fasta läsare och antenner och portaler i katalogen.
Så passar Raptool in
Raptool är ett programvaruföretag. Raptool-appar körs i Raptool Client på Android, iOS, Windows och Mac. Client har åtkomst till RFID-läsare, skannrar, kameror och skrivare både online och offline. Raptool WMS använder RFID för godsmottagning, inlagring, plockning, packning, frakt och inventering. Sidan med RFID-lösningar visar inventering i butik och spårning av utrustning.
Raptool säljer inte taggar eller läsare. Våra hårdvarupartner säljer kompletta lösningar, och hårdvarukatalogen hjälper dig att hitta och jämföra komponenterna.
Vanliga frågor
Vad är skillnaden mellan ett RFID-inlay och en RFID-etikett?
Ett inlay är antennen och chippet på en tunn film. En etikett har ett inbyggt inlay tillsammans med ytskikt och lim, färdig att skrivas ut i en RFID-skrivare.
Kan jag sätta en vanlig RFID-etikett på metall?
Vanligtvis inte med bra resultat. Metall påverkar avstämningen av standardinlay, så använd en RFID-etikett för metall eller en kapslad RFID-tagg avsedd för metallytor.
Hur långt bort kan en RFID-tagg läsas?
Specifikationsbladen anger teoretiska avstånd, till exempel upp till 19 m för Zebra ZBR2200. Verkligt läsavstånd beror på läsaren, antennen, produkten och omgivningen, så testa på era egna varor.
Behöver RFID-taggar ett batteri?
Nej. Taggarna i den här guiden är passiva UHF-taggar. De får ström från läsarens radiosignal.
Säljer Raptool RFID-taggar?
Nej. Raptool utvecklar programvaran. Våra hårdvarupartner säljer taggar och läsare; du kan jämföra dem i Raptools hårdvarukatalog.
